食品厂烘焙净化车间送排风系统布局如何设计？通过这篇文章读者可以学习到主要介绍净化、空调、通风系统工程构造与设计布置。
本文主要介绍食品厂烘焙净化车间。本文图纸内容包含设计施工说明，主要设备材料表及图例，空调分区图，压差分布图，送风口平面布置图，回、排风口及设备平面布置图，送风管平面图布置图，回风管平面图布置图，排风管平面布置图，水汽配管平面布置图，排风平面布置图，空调系统流程图等。
食品厂烘焙净化车间净化、空调、通风系统：
1、车间内洁净区按工艺房间生产类型来划分并设置净化空调系统，方便进行生产调节。洁净区排风一般采用中效排风机箱防止室外空气倒灌。
2、净化空调系统采用组合式洁净空调机组,空气经过粗、中、高效三级过滤后送至各净化空调房间,空气的粗、中效过滤和焓、湿处理均由组合空调箱负担，空气的高效过滤由洁净区房间的高效过滤送风口完成；净化空调的回风及排风风量与送风量相适，保证洁净室与室外大气的静压差≥10Pa。洁净区房间内气流组织通常采用顶送侧下回（排）方式。洁净室新风量每人每小时不小于40立方米。
3、夏季净化空调系统新风一般先由冷水盘管降温除湿至要求的机器露点温度后，与室内回风混合，混合后空气再由二次冷水盘管降温至送风温度；舒适空调系统则是由新风与室内回风混合后经冷水盘管降温除湿至要求的机器露点温度送风。房间新风量每人每小时不小于30立方米；
4、冬季净化空调系统由蒸汽加热加湿，达到送风状态点送入房间。
5、净化空调系统的空气处理设备通常采用组合式空气处理机组或单元式恒温恒湿空调机，机组的壁板采用双面金属复合板，外壁面采用彩钢板，厚度0.6mm，内壁面采用不锈钢板，厚度0.5mm。壁板保温层采用聚氨脂高压发泡，保温厚度>35mm。表冷盘管集水盘采用不锈钢材质。空气处理机组应有良好的气密性，箱内静压为1000Pa时，漏风率不得大于1%。

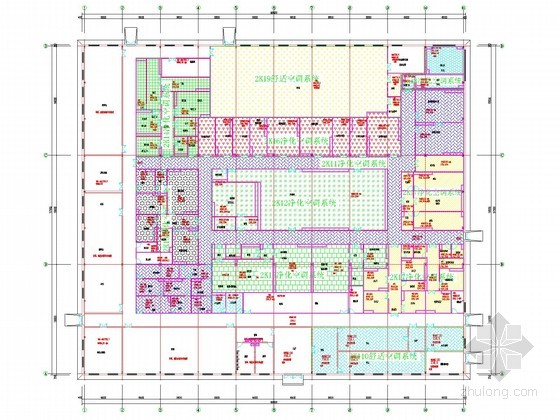

空调分区图

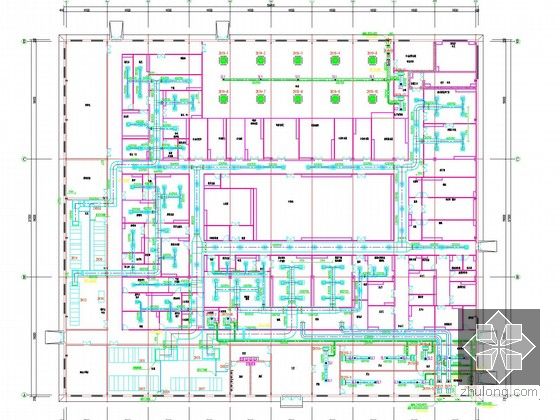

送风管平面布置图

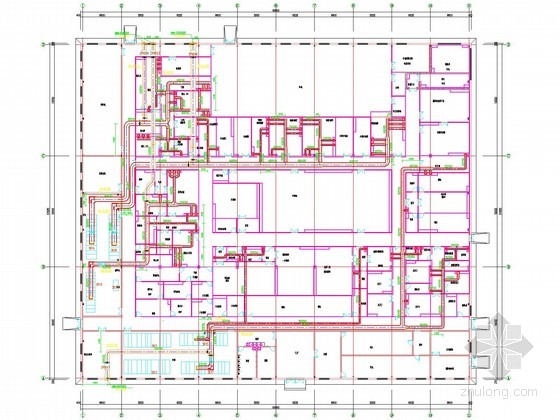

送风口平面布置图

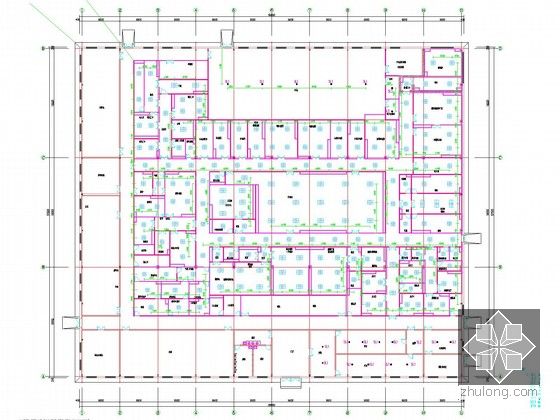

排风管平面布置图

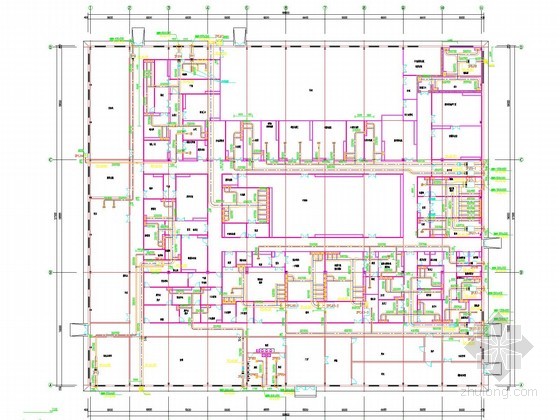

回风管平面布置图
通过上文介绍相信大家对“食品厂饼干冷却车间送排风系统设计”有了一定的了解，如需要更加详细的方案，请致电：13506193709，我们专业工程师为您解答排忧。无锡易纯净化工程公司专业承接国内外净化车间、无尘车间、净化厂房、洁净车间、洁净室工程。免费提供现场勘测、方案设计报价，高标准施工、质优价廉质保15-20年，24小时跟踪服务。
